久久久com,最近免费中文字幕大全高清大全

硅膠資訊News Center

當前位置：主頁 > 硅膠資訊 > 宏圖新聞 > 宏圖新聞

模具硅膠在應(yīng)用中遇到的常見問題

時間：2020-05-13 來源：宏圖 瀏覽次數(shù)：

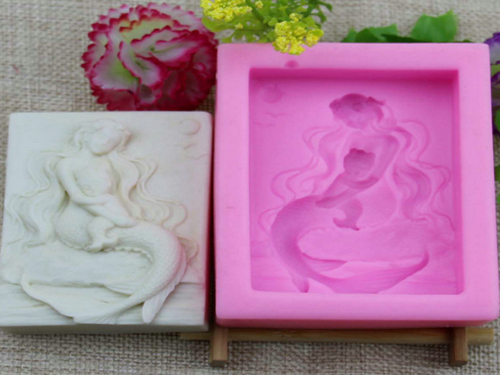

懂硅膠的人一般都知道，基膠、交聯(lián)劑、催化劑、填料、與添加劑是構(gòu)成模具硅膠的五個組份。通?；z，交聯(lián)劑和填料被制成一個組份，而催化劑作為一個單獨組份。催化劑組分與主膠組份的比一般在1%—3%之間，可通過調(diào)整催化劑比例而調(diào)整膠聯(lián)反應(yīng)速度。今天我們就來聊聊模具硅膠在應(yīng)用中遇到的常見問題。

問題一：翻模次數(shù)少

在制作模具過程中，有些操作師傅為了使操作變得簡單而添加了太多的硅油，硅油破壞了硅膠的分子量，所以模具會出現(xiàn)翻模次數(shù)少不耐用等現(xiàn)象。做花紋比較復(fù)雜的小件產(chǎn)品用硬度大的硅膠來開模，因為硅膠過硬的時間會很脆，容易折斷，所以就會出現(xiàn)翻模次數(shù)少的現(xiàn)象；相反，如果做搭建產(chǎn)品而用硬度小的硅膠來做模具，因為硅膠太軟，它的拉力和撕裂強度會降低，做出來的模具會變形，所以翻模次數(shù)就會降低。模具膠本身質(zhì)量都很好，硅膠沒有好壞之分，只有適合與不適合。我們要采用適合產(chǎn)品硬度大小的硅膠來制作模具就不會出現(xiàn)這種狀況了

問題二：出現(xiàn)燒?，F(xiàn)象

因為不飽和樹脂和樹脂產(chǎn)品加了過氧化物的固化劑以后，遇樹脂反應(yīng)會產(chǎn)生大量的熱量，一般樹脂固化時間為3分鐘，所以3分鐘后要盡快脫模，才能夠防止硅膠模具不會產(chǎn)生燒模的現(xiàn)象。

問題三：出現(xiàn)表干里不干現(xiàn)象

模具硅膠是屬于縮合型硅膠，它是靠吸收空氣中的水份而固化的，硅膠在制做的過程當中，把水份蒸干了，而沒有調(diào)入適量的水份，就會出現(xiàn)此現(xiàn)象。解決方案：這個現(xiàn)象不屬于產(chǎn)品質(zhì)量問題，而是因為沒有控制水份，提升硅膠的儲存期，保質(zhì)期長久才會出現(xiàn)些現(xiàn)象，只要在使用硅膠的時候，適量添加0.05%水份，攪拌均勻就可以解決些狀況了。

問題四：出現(xiàn)拉力差現(xiàn)象

因為客戶在制作模具的過程中，為了減小硅膠的粘度，使硅膠容易操作而在硅膠中大量的添加了硅油，這樣就會使硅膠變得很軟，產(chǎn)生不耐拉，撕裂強度降低，拉力變差的現(xiàn)象，從而造成模具不耐用，使用壽命短，翻模次數(shù)少等現(xiàn)象。
注：模具硅膠本身是不會冒油的，出現(xiàn)冒油就是因為在操作過程中添加了復(fù)合型硅油（硅油與白礦油的復(fù)配體），因為白礦油是石油化工產(chǎn)品，不是硅油。

問題五：模具不耐酸堿，不耐老化

在制作硅膠模具的過程中，我們建議客戶最好不加任何硅油，如果需要的話，硅油添加量最多不要超過5%～10%。因為硅油的添加量過多會破壞硅膠的分子量，所以做出來的模具會產(chǎn)生不耐酸堿，不耐老化的現(xiàn)象。

問題六：模具表面出現(xiàn)痕跡、條紋、不光滑等現(xiàn)象

出現(xiàn)這種現(xiàn)象是要復(fù)制的產(chǎn)品或模型沒有進行打磨或拋光的緣故。因為實際上模型或產(chǎn)品本身是不夠光滑或完美，所以要復(fù)制的產(chǎn)品或模型如果沒有經(jīng)過打磨或拋光，再好的硅膠做的模具也會不美觀、不夠光滑。還有一種情況就是，在打脫模劑的時候，沒有涂刷均勻也會造成模具不光滑。
上面所述問題及解決辦法是否幫到你的呢？若是還有什么不明白可以直接點擊在線咨詢。我們的網(wǎng)址：www.cqlizhiyou.com
