制作陶瓷產(chǎn)品移印紋路的膠頭，核心在于制作一個(gè)足夠柔軟的硅膠頭，以便能貼合陶瓷曲面并完整轉(zhuǎn)移精細(xì)花紋。

整個(gè)制作過程可以分為以下幾步：

第一步：準(zhǔn)備材料與工具

• 主料：移印硅膠（膠漿），這是制作膠頭的雙組分液體硅膠原料。

• 輔料：

  • 硅油：用于稀釋硅膠，降低膠頭硬度，是制作柔軟膠頭的關(guān)鍵。

  • 固化劑：觸發(fā)硅膠固化反應(yīng)。不同類型硅膠配比不同，需嚴(yán)格遵循產(chǎn)品說明。

• 模具：常用石膏模具或透明的水晶模（不飽和聚酯樹脂制作）。模具內(nèi)壁必須極其光滑、無(wú)雜質(zhì)。

• 輔助工具：脫模劑、攪拌容器（有刻度量杯）、攪拌棒、電子秤、真空機(jī)（推薦）等。

第二步：核心——精確配比

配比是決定膠頭成敗的關(guān)鍵，尤其是硬度。

• 硅膠與硅油比例：這是調(diào)節(jié)硬度的關(guān)鍵。常規(guī)比例是1:1。陶瓷移印需要極軟的膠頭，有時(shí)甚至需讓硬度降到0度以下，因此硅油比例可能更高。

  • 注意：硅油并非越多越好，過量會(huì)導(dǎo)致膠頭“冒油”、強(qiáng)度下降、壽命縮短。建議硅膠與硅油比例控制在1:2以內(nèi)。

• 固化劑比例：通常為硅膠與硅油總重量的2%-3%。

  • 關(guān)鍵：固化劑用量影響操作時(shí)間和固化效果。用量過少，膠頭無(wú)法固化；用量過多，膠料會(huì)快速結(jié)塊，無(wú)法倒入模具。為獲得最佳性能，建議采用慢固化方式（如8-10小時(shí)）。

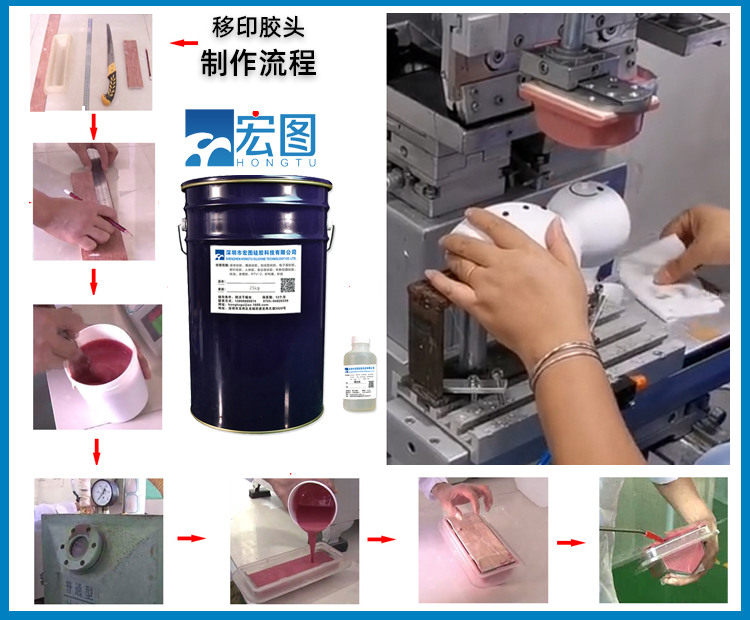

第三步：詳細(xì)制作流程

1. 模具預(yù)處理：將模具徹底清洗干凈并完全擦干，然后在模具內(nèi)表面均勻噴涂一層脫模劑。

2. 混合攪拌：按精確配比稱量硅膠和硅油，充分?jǐn)嚢杈鶆?/span>。然后加入稱量好的固化劑，再次徹底攪拌，尤其注意容器邊緣和底部。

3. 真空脫泡（關(guān)鍵步驟）：將混合好的膠料放入真空機(jī)抽真空1-3分鐘以去除氣泡。沒有真空機(jī)，可將膠料拉成細(xì)線狀緩慢倒入模具，以減少氣泡。

4. 澆鑄成型：將處理好的膠料緩慢、平穩(wěn)地倒入模具中。

5. 靜置固化：將模具放置在水平處，等待膠頭固化。室溫下通常需要4-10小時(shí)。環(huán)境溫度越高，固化越快。

6. 脫模與后處理：

   • 脫模：膠頭完全固化后，用高壓氣槍從模具邊緣慢慢吹氣輔助脫模，切勿用蠻力硬拽，以免損傷膠頭。

   • 靜置：脫模后的膠頭建議放置3天后再使用，此時(shí)其物理性能達(dá)到最佳，耐用度可提高約三分之一。

重要提示

• 膠頭大小：膠頭應(yīng)比圖案大，建議膠頭與圖案的比例約為3:1，過小的膠頭易磨損且圖案不清晰。

• 膠頭補(bǔ)膠：主體膠頭用舊后，可在其工作面再補(bǔ)一層新膠，硅膠與硅油比約為1:0.6。不同廠家的配比有所差別，請(qǐng)按產(chǎn)品使用說明操作。

制作陶瓷移印膠頭是一個(gè)需要精確控制和耐心的過程。只要把握好配比和操作細(xì)節(jié)，就能制作出高質(zhì)量的膠頭。如果您想了解這方面更多的問題，可以咨詢我們宏圖硅膠，作為12年專注液體硅膠研發(fā)生產(chǎn)的廠家，我們不僅有全品類產(chǎn)品，還提供技術(shù)工藝，以及應(yīng)用于各行業(yè)的解決方案。目前推出小樣試用活動(dòng)，可配備技術(shù)人員一對(duì)一指導(dǎo)，讓您更快了解產(chǎn)品能否適配自己的行業(yè)，需要小樣測(cè)試的，可以直接用官網(wǎng)聯(lián)系方式預(yù)定，每天僅限10個(gè)名額，先到先得！
