欧美日韩91,激情五月天基地,麻花豆传媒mv在线观看免费

硅膠產(chǎn)品Product Series

當(dāng)前位置：主頁 > 硅膠產(chǎn)品 > 模具硅膠 > 模具硅膠

產(chǎn)品類別：模具硅膠

產(chǎn)品名稱：磚雕模具硅膠

產(chǎn)品詳情

磚雕模具硅膠是一款加入了特殊耐燒劑制作的模具膠，做出來的硅膠模具更耐燒。采用國內(nèi)外優(yōu)質(zhì)原料生產(chǎn)，無雜質(zhì)，產(chǎn)品性能更優(yōu)。

特點(diǎn)：

1.流動性好、操作簡單、不粘模、易脫模，不損壞模種；
2.硅膠中添加特殊耐燒劑，使做出來的硅膠模具更加耐燒；
3.翻模次數(shù)多，復(fù)制效果好，硅膠模具使用壽命長，比普通硅膠更節(jié)約成本；
4. 性能優(yōu)，可根據(jù)客戶要求進(jìn)行調(diào)整。

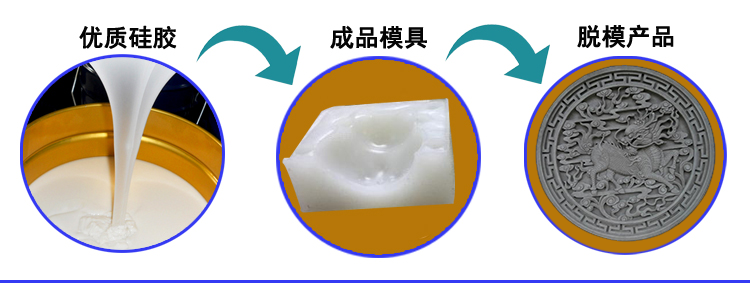

操作方法

1.將硅膠與固化劑按照100:2-3進(jìn)行配比攪拌；
2.硅膠與固化劑攪拌均勻后，進(jìn)行抽真空排氣泡環(huán)節(jié)，抽真空的時(shí)間不宜太久，正常情況下，不要超過十分鐘；
3.將模種打磨拋光處理光滑，然后涂刷脫模劑，脫模劑一定要涂刷均勻，把模種用膠水固定在木板上；
4.將抽過真空的硅膠直接倒入產(chǎn)品上面，待硅膠干燥成型后，取出產(chǎn)品，模具就成型了。

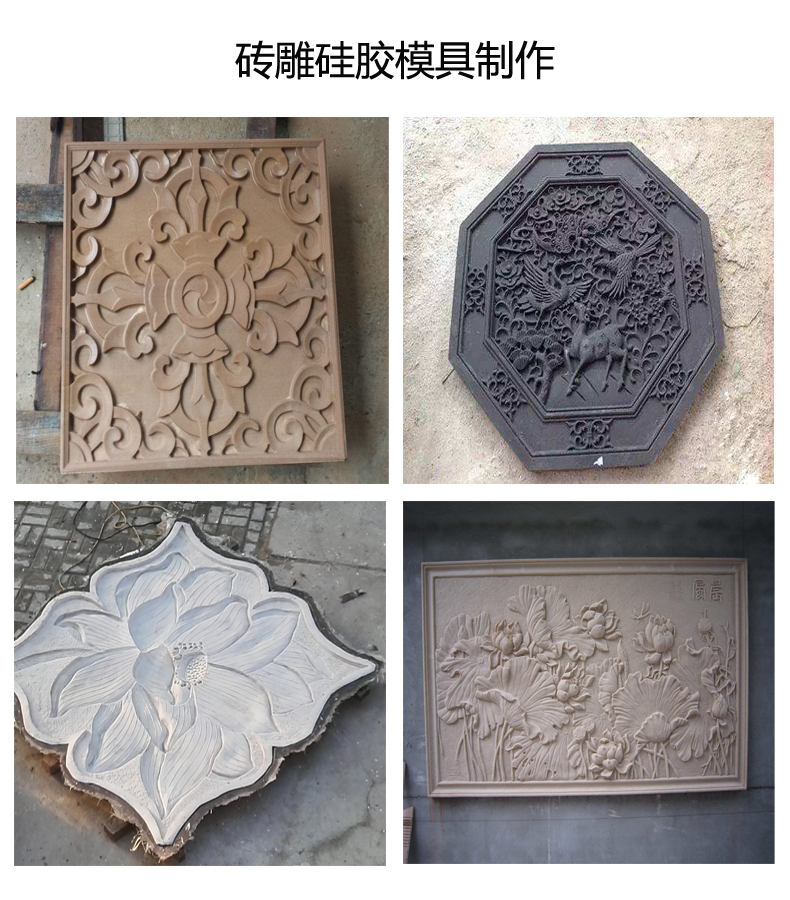

磚雕模具硅膠

注意事項(xiàng)

1.硅膠與固化劑一定要攪拌均勻，如果沒有攪拌均勻，硅膠會出現(xiàn)干燥固化不均勻的狀況就會影響硅膠模具的使用壽命及翻模次數(shù)，甚至造成模具報(bào)廢狀況。
2.抽真空的時(shí)間不宜太久，正常情況下，不要超過十分鐘，抽真空時(shí)間太久，硅膠馬上固化，產(chǎn)生了交聯(lián)反映，使硅膠變成一塊一塊的，無法進(jìn)行涂刷或灌注，這樣就浪費(fèi)了硅膠；
3.灌注模一般采用硬度比較軟的硅膠來做模，這樣脫模比較容易，不會損壞硅膠模具里面的產(chǎn)品；
4.在倒硅膠之前要復(fù)制的產(chǎn)品或模型一定要打脫模劑或隔離劑
磚雕模具硅膠

硬度選擇

硬度范圍	0度-0度以下	5度	10度-20度	25度-35度	40度	45度-60度
用途建議	0度以下超軟，一般用途硅膠娃娃成人用品、性用品等。0度的稍微硬一些看客戶需求。	柔軟度一般，一般用于制作硅膠制品，也可以用于小而精細(xì)的翻糖模、皂模、移印膠頭等。	適用于各種灌模類產(chǎn)品，柔軟性好、抗撕拉性好、適用的產(chǎn)品有蠟燭手工皂、工藝品、糖果巧克力、異形石膏線等。	抗撕拉性最好、硬度偏高、不變形，適用于分片刷模，比如各種水泥制品、文化石砂巖浮雕產(chǎn)品、樹脂工藝品及輪胎模等。	很硬，類似運(yùn)動鞋鞋底，適用于填充，電子灌封這方面，不建議開模。	硬度高于50度時(shí)硅膠會變脆，抗撕拉性能下降，沒有柔韌性，適合填充，不建議開模。

縮合型硅膠參數(shù)表

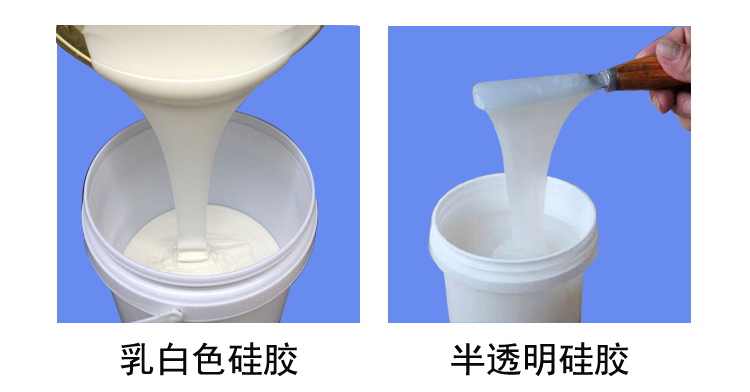

外觀	白色/半透明
硬度（邵氏A）	15±2	20±2	25±2	30±2	33±2	40±2
硫化劑添加（%）	2-3
動力粘（mPa.s）	1.3w±0.2w	1.7w±0.2w	2.5w±0.2w	2.7w±0.2w	2.5w±0.2w	1.5w±0.2w
拉伸強(qiáng)度（MPa）	2.5	2.8	3.4	4.0		3.5
撕裂強(qiáng)（KN/m）	16±2	19±2	24±2	25±2		21±2
伸長率（%）	380	530	410	420	450	180
密度（g/cm³）	1.08				1.09
操作時(shí)間（min)	30-50		30-40			30-50
硫化時(shí)間（h）	4-5		3-4			4-5
線收縮率（%）	0.3
