最近2019年手机中文在线,久久婷婷五月综合色丁香

硅膠產(chǎn)品Product Series

當(dāng)前位置：主頁(yè) > 硅膠產(chǎn)品 > 縮合型硅膠 > 縮合型硅膠

產(chǎn)品類別：縮合型硅膠

產(chǎn)品名稱：工業(yè)級(jí)模具硅膠

產(chǎn)品詳情

工業(yè)級(jí)模具硅膠也叫縮合型硅膠，屬于工業(yè)級(jí)別，常用于做大件產(chǎn)品使用的原料，如：石膏制品、水泥磚雕、羅馬柱等一些對(duì)環(huán)保沒有太大要求的產(chǎn)品。

工業(yè)級(jí)模具硅膠特點(diǎn)：
1.耐高溫、抗撕拉、拉力好；
2.易脫模，適合產(chǎn)品大批量復(fù)制；
3.翻模次數(shù)多，模具使用壽命長(zhǎng)久；
4.性能可根據(jù)客戶產(chǎn)品要求進(jìn)行調(diào)整；
5.價(jià)格便宜，節(jié)約生產(chǎn)成本。

操作方法

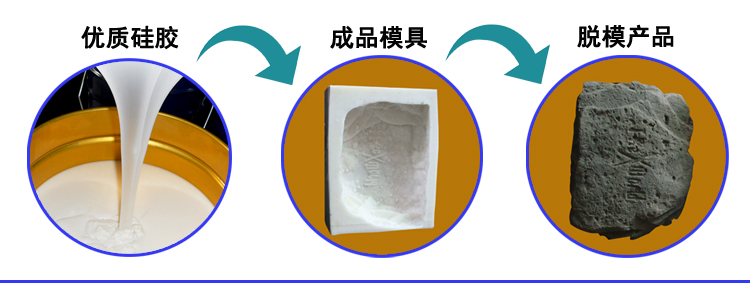

工業(yè)級(jí)模具硅膠
1.將模具膠與固化劑按重量比100:2~3進(jìn)行配比混合攪拌均勻；
2.將混合攪拌均勻后的硅膠放入抽真空機(jī)進(jìn)行抽真空排氣泡處理，這樣做的好處就是讓做出來的產(chǎn)品光滑無氣泡。（沒有真空機(jī)的可以延長(zhǎng)固化時(shí)間，讓氣泡自然排出，但效果不是很理想）；
3.在已經(jīng)制作好的模種及?？蛏蠂姡ㄍ浚┥弦粚用撃?，將模種固定在中間，把排完氣泡的液體硅膠緩慢平穩(wěn)的倒入?？騼?nèi)，直至硅膠完全覆蓋住模種，然后靜止等其完全固化；
4.等到模具硅膠完全固化后即可進(jìn)行脫模，取出硅膠模具進(jìn)行邊緣處理。
5.一般硅膠模具做好建議放置24小時(shí)后在進(jìn)行投入使用，可發(fā)揮出模具的最佳使用效果。

注意事項(xiàng)

1.操作過程中不建議添加硅油，若必須要添加請(qǐng)咨詢自己的供貨商問其添加比例，切勿自己私自添加而導(dǎo)致硅膠性能下降；
2.配比后的硅膠要盡快在操作時(shí)間內(nèi)使用完，避免造成原料浪費(fèi)；
3.硅膠與固化劑一定要攪拌均勻，防止出現(xiàn)硅膠不固化的現(xiàn)象；
4.該產(chǎn)品屬于縮合型模具硅膠，不能與加成型硅膠混合使用。
工業(yè)級(jí)模具硅膠

硬度選擇

硬度范圍	0度-0度以下	5度	10度-20度	25度-35度	40度	45度-60度
用途建議	0度以下超軟，一般用途硅膠娃娃成人用品、性用品等。0度的稍微硬一些看客戶需求。	柔軟度一般，一般用于制作硅膠制品，也可以用于小而精細(xì)的翻糖模、皂模、移印膠頭等。	適用于各種灌模類產(chǎn)品，柔軟性好、抗撕拉性好、適用的產(chǎn)品有蠟燭手工皂、工藝品、糖果巧克力、異形石膏線等。	抗撕拉性最好、硬度偏高、不變形，適用于分片刷模，比如各種水泥制品、文化石砂巖浮雕產(chǎn)品、樹脂工藝品及輪胎模等。	很硬，類似運(yùn)動(dòng)鞋鞋底，適用于填充，電子灌封這方面，不建議開模。	硬度高于50度時(shí)硅膠會(huì)變脆，抗撕拉性能下降，沒有柔韌性，適合填充，不建議開模。

縮合型硅膠產(chǎn)數(shù)表
外觀	白色/半透明
硬度（邵氏A）	15±2	20±2	25±2	30±2	33±2	40±2
硫化劑添加（%）	2-3
動(dòng)力粘（mPa.s）	1.3w±0.2w	1.7w±0.2w	2.5w±0.2w	2.7w±0.2w	2.5w±0.2w	1.5w±0.2w
拉伸強(qiáng)度（MPa）	2.5	2.8	3.4	4.0		3.5
撕裂強(qiáng)（KN/m）	16±2	19±2	24±2	25±2		21±2
伸長(zhǎng)率（%）	380	530	410	420	450	180
密度（g/cm³）	1.08				1.09
操作時(shí)間（min)	30-50		30-40			30-50
硫化時(shí)間（h）	4-5		3-4			4-5
線收縮率（%）	0.3
